Menembusi Bottleneck Pengujian Industri dengan Sistem Analisis Bentuk Gelombang FFT yang Dibangunkan Secara Bebas

Dalam bidang ujian prestasi mesin cengkaman, kaedah konvensional terutamanya termasuk ujian getaran, ujian hingar, dll. Walau bagaimanapun, menangkap bentuk gelombang voltan dengan tepat dan menganalisis data operasi adalah teras menilai status motor. Selepas penghalusan yang meluas, Pasukan Motor Lif NIDEC telah membangunkan sistem analisis bentuk gelombang FFT secara bebas berdasarkan prinsip daya gerak elektrik belakang mesin cengkaman — tanpa memerlukan penderia luaran yang kompleks, ia boleh menjana gelombang sinus hanya melalui penukaran isyarat, memberikan penyelesaian yang lebih cekap dan tepat untuk ujian mesin cengkaman.

Berbilang Algoritma untuk Memperkukuh Barisan Pertahanan Pengesanan Kesalahan

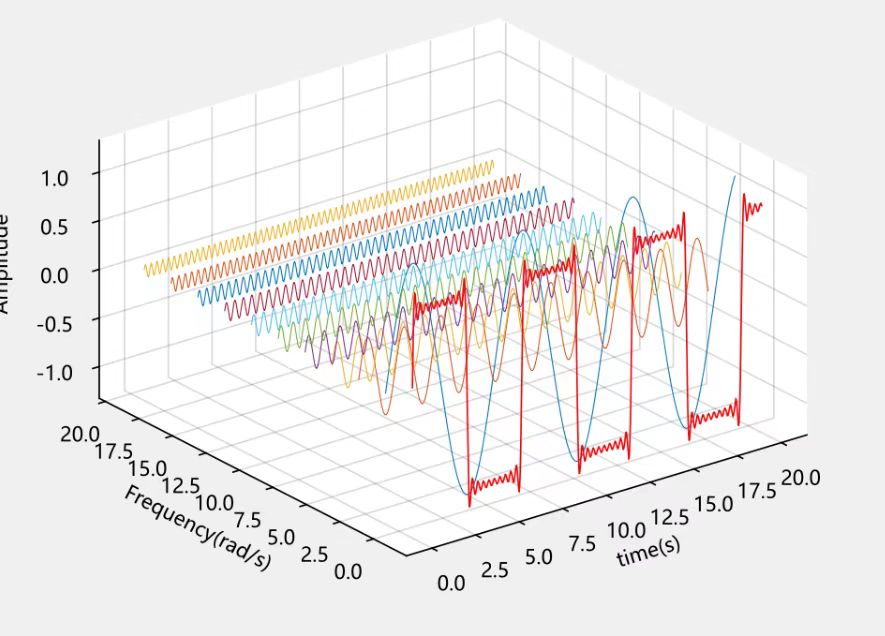

Algoritma Fast Fourier Transform (FFT), teras alat analisis NVH, ialah alat klasik untuk pengesanan kesalahan. Ia boleh menukar isyarat domain masa bagi daya gerak elektrik teraruh yang dikumpulkan semasa operasi motor kepada isyarat domain frekuensi dengan tepat. Dalam operasi sebenar motor segerak magnet kekal, kerosakan seperti salah jajaran, tampalan terbalik, dan tampalan mengimbangi magnet kekal akan dicerminkan dalam perubahan halus dalam daya gerak elektrik teraruh, yang akan menghasilkan isyarat tidak normal pada frekuensi tertentu. Dengan keupayaan analisis isyarat yang berkuasa, algoritma FFT dapat menangkap perubahan halus ini dengan teliti dan memberikan petunjuk penting untuk diagnosis kesalahan.

Dwi Teras Penyelesaian Ujian Motor Lif NIDEC

Teras Perkakasan: Kad Pemerolehan Data Kadar Persampelan Tinggi

Untuk mengelakkan "herotan" isyarat, kami memilih kad pemerolehan data kadar pensampelan tinggi dan resolusi tinggi sebagai asas perkakasan. Ia boleh menangkap masa nyata perubahan voltan kecil daya gerak elektrik belakang semasa operasi motor, menukar isyarat analog kepada isyarat digital yang tepat, dan menyediakan "data mentah berkualiti tinggi" untuk analisis seterusnya.

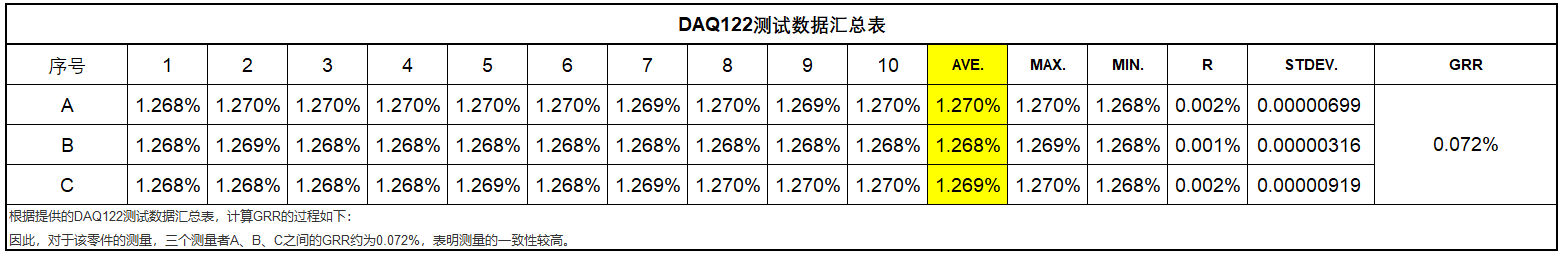

Untuk memastikan bahawa kad pemerolehan data yang dipilih memenuhi keperluan, pasukan ME telah mengujinya. Analisis menunjukkan bahawa kad pemerolehan data yang dipilih mempunyai kestabilan yang sangat baik, dengan GRR kira-kira 0.072% antara tiga pengukur A, B dan C.

Teras Perisian: Sistem Analisis Bentuk Gelombang FFT yang Dibangunkan Secara Bebas

Kelebihan teras sistem ini terletak pada menukar "data profesional" kepada keputusan ujian "kelihatan, boleh dianalisis dan boleh digunakan". Tiga fungsi terasnya meliputi analisis dimensi penuh dari domain masa ke domain frekuensi:

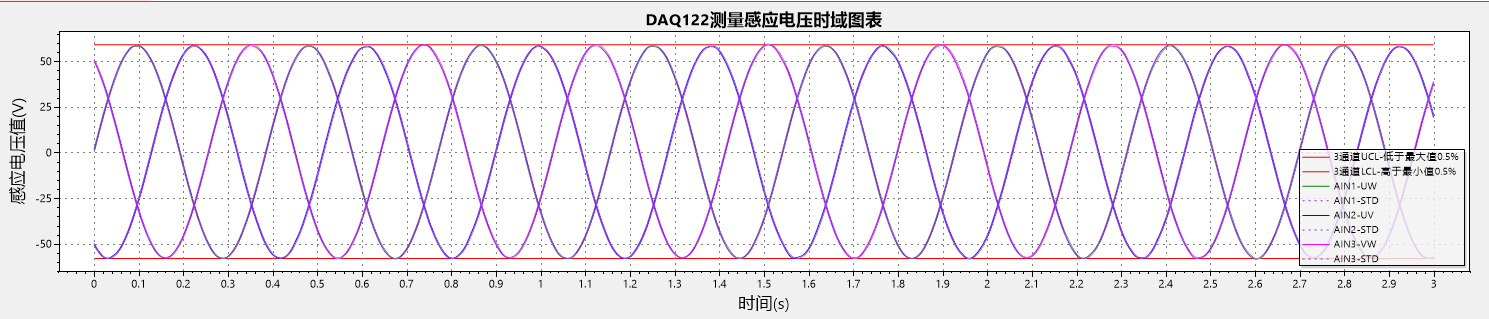

• Carta Domain Masa Voltan Teraruh: Masa nyata memaparkan lengkung perubahan isyarat voltan dari semasa ke semasa, secara intuitif menunjukkan turun naik voltan dan nod kejadian puncak, menjadikan perubahan isyarat serta-merta jelas sepintas lalu;

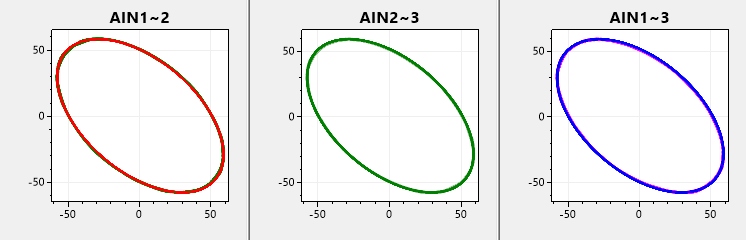

• Analisis Rajah Lissajous: Menghasilkan angka Lissajous melalui hubungan fasa isyarat yang berbeza, menilai dengan cepat kestabilan operasi mesin cengkaman, dan mengenal pasti sisihan fasa yang tidak normal sepintas lalu;

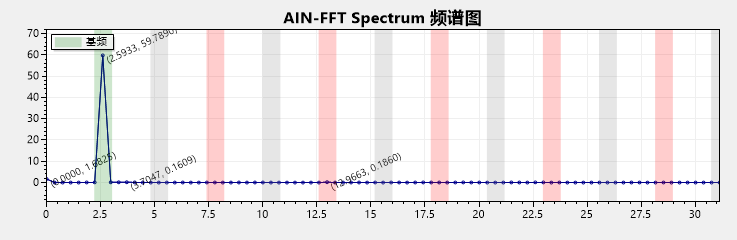

• Analisis Spektrum Mendalam: Menukar isyarat domain masa kepada data domain frekuensi, menunjukkan dengan jelas perkadaran setiap komponen frekuensi dan mencari masalah yang berpotensi seperti gangguan harmonik dengan mudah.

Di luar "melihat data", sistem lebih memfokuskan pada "menyampaikan hasil". Tiga petunjuk ujian utama melindungi prestasi mesin cengkaman:

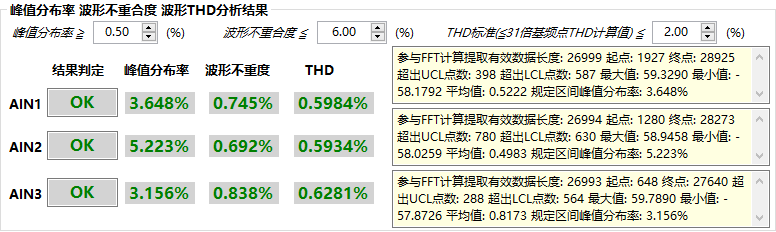

1. Kadar Taburan Puncak: Mengira taburan puncak voltan, menilai sama ada puncak berada dalam julat yang munasabah, dan mengelakkan kehilangan motor yang disebabkan oleh puncak tidak normal;

2. Ijazah Bukan Kebetulan Bentuk Gelombang: Membandingkan perbezaan antara bentuk gelombang sebenar dan gelombang sinus standard, mengukur herotan bentuk gelombang, dan menyediakan asas yang tepat untuk pentauliahan motor;

3. Analisis THD Bentuk Gelombang: Mengira jumlah herotan harmonik, secara intuitif mencerminkan kesan harmonik pada bentuk gelombang voltan, dan membantu mengoptimumkan kualiti produk mesin cengkaman.

Paparan Pencapaian

Melalui sistem analisis bentuk gelombang FFT yang dibangunkan secara bebas, ujian berbilang dimensi prestasi NVH motor telah dijalankan, dengan ketara mengurangkan isu kualiti produk dan memastikan kualiti motor sebelum penghantaran. Dari Disember 2024 hingga sekarang, kira-kira puluhan ribu motor telah diuji, dengan hasil laluan pertama motor yang diuji dikekalkan melebihi 99.5%. Pengumpulan dan analisis data ini menunjukkan sepenuhnya kebolehpercayaan kualiti motor lif NIDEC dan kepentingan membangunkan perisian ujian prestasi FFT motor ini.

Akhir sekali, daripada tafsiran prinsip NVH, pengenalan inovasi, pemerolehan data berkelajuan tinggi, analisis parameter berbilang dimensi kepada ujian produk besar-besaran berskala penuh, sistem analisis bentuk gelombang FFT ini memecahkan batasan ujian tradisional. Sama ada untuk pemeriksaan kualiti kilang motor, pemantauan operasi dan penyelenggaraan harian, atau diagnosis kerosakan, ia boleh memberikan sokongan ujian terperinci dan komprehensif, menyuntik momentum baharu ke dalam ujian prestasi motor yang cekap, selamat dan boleh dipercayai dalam industri mesin tarikan lif!
